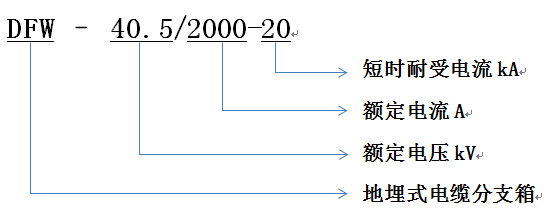

型號說明：
產品概述：
隨著風電、光伏電站的廣泛發展，場站空間規模越來愈大、負荷越來越高，集電線路的電壓等級也隨之升高。響應用戶需要，結合我司的鈑金、絕緣件研發、制造技術基礎，研發出電壓達到40.5KV，電流2000A的戶外空氣絕緣電纜分支箱。
該型產品主要應用于風電場、光伏場站的35KV集電線路的聯絡、分割作用，可有效減少電場在內部輸電線路上能耗損失，并可結合電場DCS控制系統，有效控制線路中負荷電流大小。
功能特點：
1. 戶外獨立安裝，內部維護、安裝空間大；
2. 可根據需求選用集電型、帶隔離開關型、帶斷路器型（帶保護功能）等，方案靈活。
3. 帶電距離大，可適用于高海拔、惡劣環境下工作；
4. 可替代中間接頭（直通或分接接頭），維護和擴展方便；
5. 可選配短路故障指示器，便于迅速查找電纜故障；可選配避雷器及放電計數器，運行中及時檢測避雷器老化情況。
6. 箱體可選用冷板噴塑、不銹鋼等材質，具有耐老化，耐腐蝕，美觀環保等諸多優點。
技術參數：
技術項目 | 銅排型（無開關） | 隔離開關/負荷開關 | 斷路器 |
額定電壓 | 40.5 | 40.5 | 40.5 |
額定頻率（Hz） | 50 | 50 | 50 |
穩定電流（A） | 2000 | 2000 | 2000 |
工頻耐壓 | 95kv/1min | 95kv/1min | 95kv/1min |
雷電沖擊耐壓 | 95 | 95 | 95 |
回路電阻（μΩ） | ≤60 | ≤80 | ≤120 |
優點 | 結構簡單，成本低廉，適用范圍廣 | 具有分割線路功能，可切斷小電流負荷。 | 可帶保護功能，就地切除故障線路 |
缺點 | 無分割線路功能，停電影響大。 | 故障情況下不能有效切斷線路 | 造價貴，所需額外配件多，技術要求高 |
