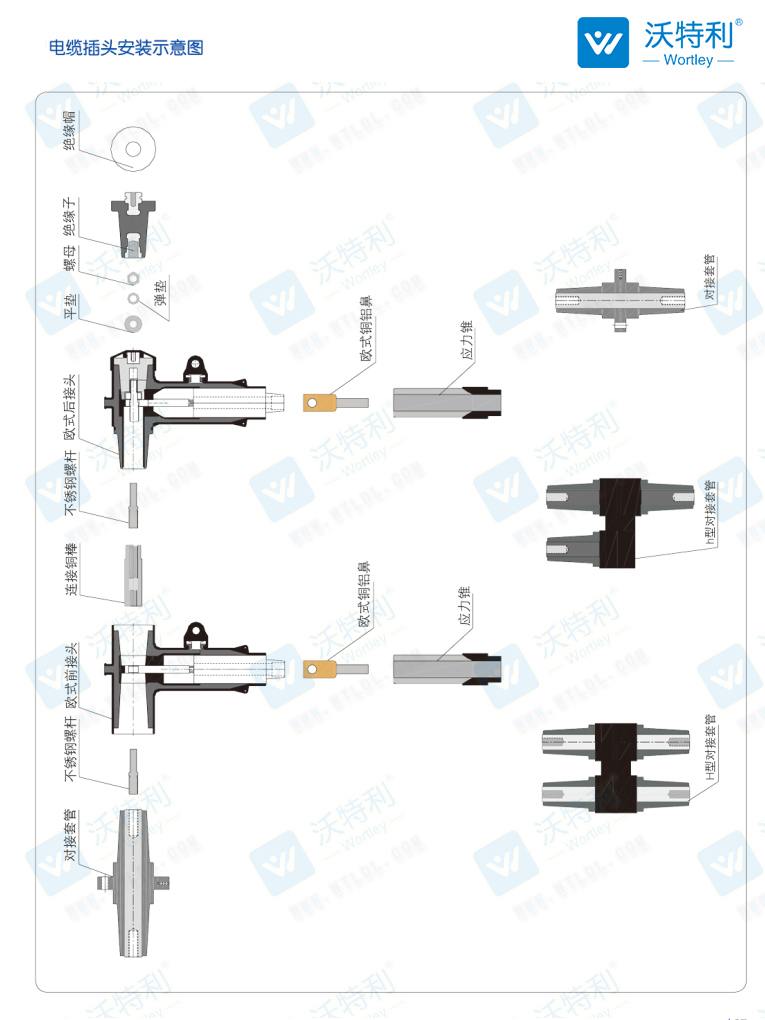

電纜分支箱是一種用來對電纜線路實施分接、分支、接續及轉換電路的設備，多數用于戶外。該設備在我國使用時間不長，業內人士和電力系統使用部門對它的認識和理解尚不一致，特別是對引自國外的歐式和美式接插器件等存在不同的看法。以下對電纜分支箱的相關技術要素作簡單介紹和論述，供電力設計和運行部門參考。 電纜分支箱的類型

電纜分支箱按其電氣構成分為兩大類：一類是不含任何開關設備的，箱體內僅有對電纜端頭進行處理和連接的附件，結構比較簡單，體積較小，功能較單一，可稱為普通分支箱；另一類是箱內不但有普通分支箱的附件，還含有一臺或多臺開關設備，其結構較為復雜，體積較大，連接器件多，制造技術難度大，造價高，可稱為高級分支箱。

1. 普通電纜分支箱

普通分支箱內沒有開關設備，進線與出線在電氣上連接在一起，電位相同，適宜用于分接或分支接線。通常習慣將進線回數加上出線回數稱為分支數。例如三分支電纜分支箱，它的每一相上都有三個等電位連接點，可以用作一進二出或二進一出。電纜分支箱內含U，V，W三相，三相電路結構相同，順排在一起。

2. 高級電纜分支箱

高級分支箱內含有開關設備，既可起普通分支箱的分接、分支作用，又可起供電電路的控制、轉換以及改變運行方式的作用。開關斷口大致將電纜回路分隔為進線側和出線側，兩側電位可以不一樣。開關設備本身有較大的體積，因此高級分支箱的外形尺寸比較大，高度一般為1.4～1.8 m，深度約為0.9～1.0 m，長度則依所含開關設備數目而定，多在1.0 m至2.4 m之間。箱體的外形類似于戶外箱式變壓器，箱殼上有若干個活動的門，有的門是為開關設備的操作而設，有的門是為電纜連接器件的安裝施工或維護檢修而設的。
